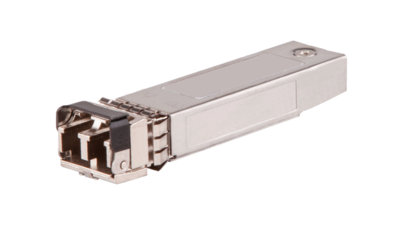

图9-1 SFP+光模块（LC接口）外观示意图
SFP+光模块（LC接口）均采用LC连接器。
表9-1 SFP+光模块（LC接口）属性（1）
对外型号 | 中心波长（nm） | Fiber Mode | 光纤直径（µm） | 模式带宽（MHz*km） | 传输距离 | 传输速率 |
SFP-XG-SX-MM850-A | 850 | MMF | 50/125 | 2000 | 300m | 10.31Gbps |
500 | 82m |
400 | 66m |
62.5/125 | 200 | 33m |
160 | 26m |
SFP-XG-SX-MM850-B （已停售） | 850 | MMF | 50/125 | 2000 | 100m | 10.31Gbps |
500 | 25m |
400 | 20m |
62.5/125 | 200 | 10m |
160 | 8m |
SFP-XG-SX-MM850-D | 850 | MMF | 50/125 | 2000 | 300m | 10.31Gbps |
500 | 82m |
400 | 66m |
62.5/125 | 200 | 33m |
160 | 26m |
SFP-XG-SX-MM850-S | 850 | MMF | 50/125 | 2000 | 300m | 10.31Gbps |
500 | 82m |
400 | 66m |
62.5/125 | 200 | 33m |
160 | 26m |
SFP-XG-SX-MM850-E | 850 | MMF | 50/125 | 2000 | 300m | 10.31Gbps |
500 | 82m |
400 | 66m |
62.5/125 | 200 | 33m |
160 | 26m |
SFP-XG-SX-MM850-F1 | 850 | MMF | 50/125 | 2000 | 300m | 10.31Gbps |
500 | 82m |
400 | 66m |
62.5/125 | 200 | 33m |
160 | 26m |
SFP-XG-LX220-MM1310 （已停售） | 1310 | MMF | 50/125 | 1500 | 220m | 10.31Gbps |
500 | 220m |
400 | 100m |
62.5/125 | 200 | 220m |
160 | 220m |
SFP-XG-LX-SM1310 | 1310 | SMF | 9/125 | - | 10km | 10.31Gbps |
SFP-XG-LX-SM1310-D | 1310 | SMF | 9/125 | - | 10km | 10.31Gbps |
SFP-XG-LX-SM1310-S | 1310 | SMF | 9/125 | - | 10km | 10.31Gbps |
SFP-XG-LX-SM1310-CM | 1310 | SMF | 9/125 | - | 10km | 10.31Gbps |
SFP-XG-LX-SM1310-E | 1310 | SMF | 9/125 | - | 10km | 10.31Gbps |
SFP-XG-LH40-SM1550 | 1550 | SMF | 9/125 | - | 40km | 10.31Gbps |
SFP-XG-LH40-SM1550-D | 1550 | SMF | 9/125 | - | 40km | 10.31Gbps |
SFP-XG-LH80-SM1550 | 1550 | SMF | 9/125 | - | 80km | 10.31Gbps |
SFP-XG-LH80-SM1550-D | 1550 | SMF | 9/125 | - | 80km | 10.31Gbps |
SFP-FC-8G-SW-MM850 | 850 | MMF | 62.5/125 | 200 | 150m | 2.125Gbps |
70m | 4.25Gbps |
21m | 8.5Gbps |
50/125 | 500 | 300m | 2.125Gbps |
150m | 4.25Gbps |
50m | 8.5Gbps |
2000 | 500m | 2.125Gbps |
380m | 4.25Gbps |
150m | 8.5Gbps |
4700 | - | 2.125Gbps |
400m | 4.25Gbps |
190m | 8.5Gbps |
SFP-FC-8G-SW-MM850-CM | 850 | MMF | 62.5/125 | 200 | 150m | 2.125Gbps |
70m | 4.25Gbps |
21m | 8.5Gbps |
50/125 | 500 | 300m | 2.125Gbps |
150m | 4.25Gbps |
50m | 8.5Gbps |
2000 | 500m | 2.125Gbps |
380m | 4.25Gbps |
150m | 8.5Gbps |
4700 | - | 2.125Gbps |
400m | 4.25Gbps |
190m | 8.5Gbps |
SFP-FC-8G-LW-SM1310 | 1310 | SMF | 9/125 | - | 10km | 2.125Gbps |
4.25Gbps |
8.5Gbps |
SFP-FC-16G-SW-MM850 | 850 | MMF | 62.5/125 | 200 | 70m | 4.25Gbps |
21m | 8.5Gbps |
15m | 14.025Gbps |
50/125 | 500 | 150m | 4.25Gbps |
50m | 8.5Gbps |
35m | 14.025Gbps |
2000 | 380m | 4.25Gbps |
150m | 8.5Gbps |
100m | 14.025Gbps |
4700 | 400m | 4.25Gbps |
190m | 8.5Gbps |
125m | 14.025Gbps |
SFP-FC-16G-SW-MM850-CM | 850 | MMF | 62.5/125 | 200 | 70m | 4.25Gbps |
21m | 8.5Gbps |
15m | 14.025Gbps |
50/125 | 500 | 150m | 4.25Gbps |
50m | 8.5Gbps |
35m | 14.025Gbps |
2000 | 380m | 4.25Gbps |
150m | 8.5Gbps |
100m | 14.025Gbps |
4700 | 400m | 4.25Gbps |
190m | 8.5Gbps |
125m | 14.025Gbps |
SFP-FC-16G-LW-SM1310 | 1310 | SMF | 9/125 | - | 10km | 4.25Gbps |
8.5Gbps |
14.025Gbps |
SFP-FC-16G-LW-SM1310-CM | 1310 | SMF | 9/125 | - | 10km | 4.25Gbps |
8.5Gbps |
14.025Gbps |
SFP-FC-32G-SW-MM850 | 850 | MMF | 62.5/125 | 200 | 21m | 8.5Gbps |
15m | 14.025Gbps |
- | 28.05Gbps |
50/125 | 500 | 50m | 8.5Gbps |
35m | 14.025Gbps |
20m | 28.05Gbps |
2000 | 150m | 8.5Gbps |
100m | 14.025Gbps |
70m | 28.05Gbps |
4700 | 190m | 8.5Gbps |
125m | 14.025Gbps |
100m | 28.05Gbps |
SFP-FC-32G-SW-MM850-CM | 850 | MMF | 62.5/125 | 200 | 21m | 8.5Gbps |
15m | 14.025Gbps |
- | 28.05Gbps |
50/125 | 500 | 50m | 8.5Gbps |
35m | 14.025Gbps |
20m | 28.05Gbps |
2000 | 150m | 8.5Gbps |
100m | 14.025Gbps |
70m | 28.05Gbps |
4700 | 190m | 8.5Gbps |
125m | 14.025Gbps |
100m | 28.05Gbps |
SFP-XG-LH80-Tunable （已停售） | 1547.75 | SMF | 9/125 | - | 80km | 9.95～11.3 Gbps |
SFP-XG-CPRI-IR-SM1310 | 1310 | SMF | 9/125 | - | 1.4km | 4.92～10.31Gbps |
SFP-XG-CPRI-LR-SM1310 | 1310 | SMF | 9/125 | - | 10km | 4.92～10.31Gbps |
SFP-XG-LX-SM1270-BIDI | 发送端（TX）：1270 接收端（RX）：1330 | SMF | 9/125 | - | 10km | 10.31Gbps |
SFP-XG-LX-SM1330-BIDI | 发送端（TX）：1330 接收端（RX）： 1270 | SMF | 9/125 | - | 10km | 10.31Gbps |
SFP-XG-LH40-SM1270-BIDI | 发送端（TX）：1270 接收端（RX）：1330 | SMF | 9/125 | - | 40km | 10.31Gbps |
SFP-XG-LH40-SM1330-BIDI | 发送端（TX）：1330 接收端（RX）： 1270 | SMF | 9/125 | - | 40km | 10.31Gbps |
SFP-XG-LH80-SM1490-BIDI | 发送端（TX）：1490 接收端（RX）： 1550 | SMF | 9/125 | - | 80km | 10.31Gbps |
SFP-XG-LH80-SM1550-BIDI | 发送端（TX）：1550 接收端（RX）： 1490 | SMF | 9/125 | - | 80km | 10.31Gbps |
· BIDI光模块发送和接收两个方向使用不同的中心波长，从而实现光信号在同一根光纤内的双向传输。
· BIDI光模块必须成对使用，例如若一端使用了SFP-XG-LX-SM1270-BIDI，另外一端就必须使用SFP-XG-LX-SM1330-BIDI。
表9-2 SFP+光模块（LC接口）属性（2）
对外型号 | 接口指标（dBm） |
输出光功率 | 接收光功率 |
SFP-XG-SX-MM850-A | -7.3～-1 | -9.9～+0.5 |
SFP-XG-SX-MM850-B | -7.3～-1 | -9.9～+0.5 |
SFP-XG-SX-MM850-D | -7.3～-1 | -9.9～+0.5 |
SFP-XG-SX-MM850-S | -7.3～-1 | -9.9～+0.5 |
SFP-XG-SX-MM850-E | -7.3～-1 | -9.9～+0.5 |
SFP-XG-SX-MM850-F1 | -7.3～-1 | -9.9～+0.5 |
SFP-XG-LX220-MM1310 | -6.5～+0.5 | -6.5～+1.5 |
SFP-XG-LX-SM1310 | -8.2～+0.5 | -14.4～+0.5 |
SFP-XG-LX-SM1310-D | -8.2～+0.5 | -14.4～+0.5 |
SFP-XG-LX-SM1310-S | -8.2～+0.5 | -14.4～+0.5 |
SFP-XG-LX-SM1310-CM | -8.2～+0.5 | -14.4～+0.5 |
SFP-XG-LX-SM1310-E | -8.2～+0.5 | -14.4～+0.5 |
SFP-XG-LH40-SM1550 | -4.7～+4 | -15.8～-1 |
SFP-XG-LH40-SM1550-D | -4.7～+4 | -15.8～-1 |
SFP-XG-LH80-SM1550 | 0～+4 | -24～-7 |
SFP-XG-LH80-SM1550-D | 0～+4 | -24～-7 |
SFP-FC-8G-SW-MM850 | -10～0（2.125Gbps） | -13.1～0（2.125Gbps） |
-9～0（4.25Gbps） | -12.1～0（4.25Gbps） |
-8.2～0（8.5Gbps） | -11.2～0（8.5Gbps） |
SFP-FC-8G-LW-SM1310 | -9.5～-3（2.125Gbps） | -18.2～-3（2.125Gbps） |
-8.4～-1（4.25Gbps） | -15.4～-1（4.25Gbps） |
-8.4～+0.5（8.5Gbps） | -13.8～+0.5（8.5Gbps） |
SFP-FC-16G-SW-MM850 | -9～0（4.25Gbps） | -12.1～0（4.25Gbps） |
-8.2～0（8.5Gbps） | -11.2～0（8.5Gbps） |
-7.8～0（14.025Gbps） | -10.5～0（14.025Gbps） |
SFP-FC-16G-SW-MM850-CM | -9～0（4.25Gbps） | -12.1～0（4.25Gbps） |
-8.2～0（8.5Gbps） | -11.2～0（8.5Gbps） |
-7.8～0（14.025Gbps） | -10.5～0（14.025Gbps） |
SFP-FC-16G-LW-SM1310 | -8.4～-1（4.25Gbps） | -15.4～-1（4.25Gbps） |
-8.4～+0.5（8.5Gbps） | -13.8～+0.5（8.5Gbps） |
-5～+2（14.025Gbps） | -12～+2（14.025Gbps） |
SFP-FC-16G-LW-SM1310-CM | -8.4～-1（4.25Gbps） | -15.4～-1（4.25Gbps） |
-8.4～+0.5（8.5Gbps） | -13.8～+0.5（8.5Gbps） |
-5～+2（14.025Gbps） | -12～+2（14.025Gbps） |
SFP-FC-32G-SW-MM850 | -8.2～0（8.5Gbps） | -11.2～0（8.5Gbps） |
-7.8～0（14.025Gbps） | -10.5～0（14.025Gbps） |
-6.2～2（28.05Gbps） | -10.2～2（28.05Gbps） |
SFP-XG-LH80-Tunable | -1～+3 | -24～-7 |
SFP-XG-CPRI-IR-SM1310 | -8.2～0.5 | -14.4～0.5 |
SFP-XG-CPRI-LR-SM1310 | -8.2～0.5 | -14.4～0.5 |
SFP-XG-LX-SM1270-BIDI | -6～-1 | -14.4～0.5 |
SFP-XG-LX-SM1330-BIDI | -6～-1 | -14.4～0.5 |
SFP-XG-LH40-SM1270-BIDI | 0～5 | -15～0.5 |
SFP-XG-LH40-SM1330-BIDI | 0～5 | -15～0.5 |
SFP-XG-LH80-SM1490-BIDI | 0～4 | -23～-6 |
SFP-XG-LH80-SM1550-BIDI | -1～3 | -23～-6 |
· SFP-XG-LX220-MM1310模块在使用OM1或OM2光纤等级的光纤时，需要使用模式控制跳线（MCP，Mode Conditioning Patch），而使用OM3光纤等级的光纤时则无此要求。关于模式控制跳线的详细介绍，请参考IEEE 802.3协议相关部分。
· SFP-XG-LH80-Tunable模块支持波长可调，其冷启动时间比其它SFP+光模块要长，冷启动时间一般不超过90s。
