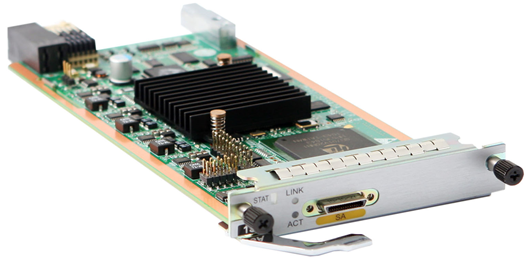

单板概述
SA单板是增强型*速同异步串口模块，可以工作在同步方式或异步方式下，*常用的工作方式是同步方式，完成广域网接入。
SA单板安装在设备的SIC槽位上。
配套关系
SA单板支持的设备型号、配套的软件版本如表1所示。
表1 SA单板配套关系表单板名称 | 设备型号 |
|---|
SA | AR1600系列 AR6000系列 AR6000-S系列 |
SA单板指示灯说明数字编号 | 指示灯 | 颜色 | 指示灯状态及含义 |
|---|
1 | STAT | 绿色 | 慢闪：表明系统处于正常运行状态。 快闪：表明系统处于上电加载或者复位启动状态。 |
红色 | 常亮：表明单板有影响业务且无法自动恢复的故障，需要人工干预。 |
常灭 | 红灯、绿灯均不亮，表明软件未运行或处于复位状态。 |
2和3 | | 绿色 | LINK灯常亮：表明链路已经连通。 |
LINK灯常灭：表明链路无连接。 |
黄色 | ACT灯闪烁：表明有数据收发。 |
ACT灯常灭：表明无数据收发。 |

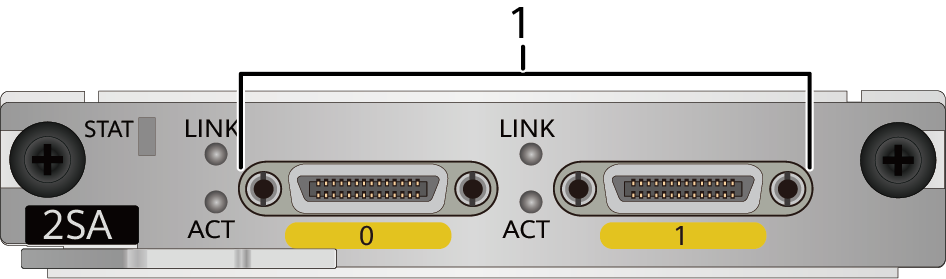

2SA单板上的接口如图3所示。
SA接口
SA接口工作在同步方式下主要用于企业分支机构和总部间通过PPP链路实现园区网间的互联；工作在异步方式下主要用于重定向登录其他设备。SA接口的接口属性如
表4所示。
表4 SA接口属性属性 | 描述 |
|---|
同步串口 | 异步串口 |
|---|
连接器类型 | DB28 |
接口标准及工作方式 | | V.35 DTE V.35 DCE X.21 DTE RS449 DTE RS449 DCE RS530 DTE RS530 DCE
| RS232 |
*小波特率（bit/s） | 1200 | 1200 | 600 |
*大波特率（bit/s） | 64000 | 2048000 | 115200 |
支持服务 | DDN专线 | |
终端接入 | |
线缆类型 | SA线缆 |
