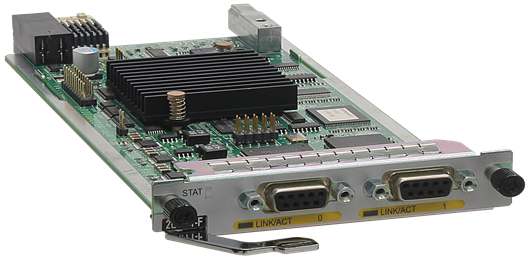

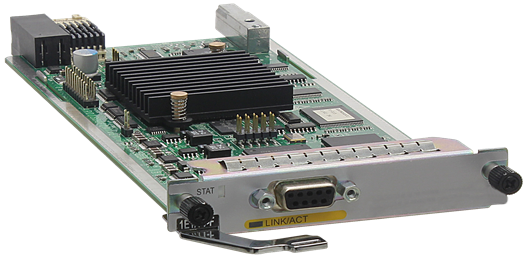

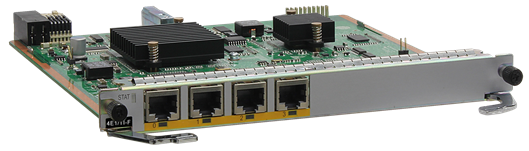

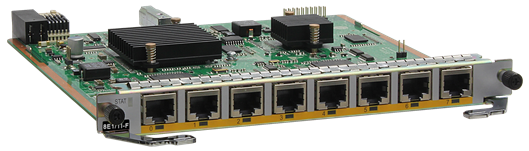

单板概述
E1/T1-F单板是路由器的数据和图像信号处理模块，提供E1/T1-F接口，实现gao密度广域网互联。
E1/T1-F单板安装在设备的WSIC槽位上。
功能和特性
8E1/T1-F单板的功能和特性如表2所示。
表2 8E1/T1-F单板功能和特性列表功能和特性 | 描述 |
|---|
数据功能 | 通过E1-F接口接入广域网，完成数据传输。 |
部分通道化E1可以把31个时隙任意捆绑成一个通道，只能捆绑一次，接口速率为n×64kbit/s，n=1～31。 |
业务互联 | |
低成本接入 | 相对于通道化E1/T1接口卡，部分通道化E1/T1接口卡是一种低成本的接入方案。 |
支持PWE3 | 用户可以不改变原有的接入方式，由已有的网络平滑接入IP网络中。 |
可以将不同的接入方式轻松互连。 |
面板说明

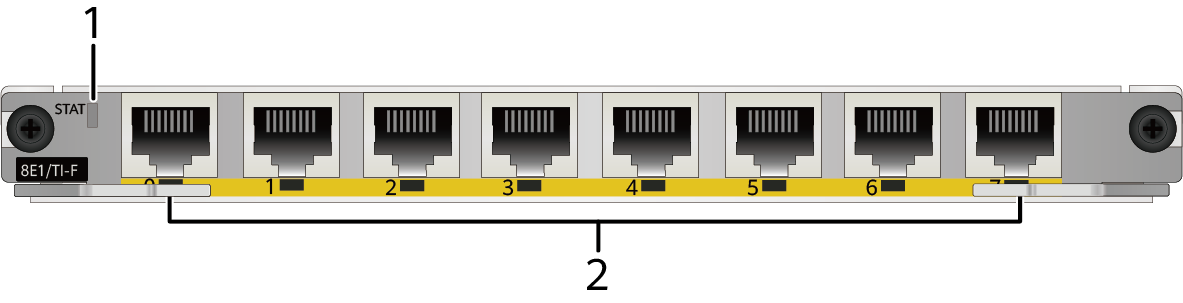

8E1/T1-F单板上的指示灯位置如图2所示，指示灯说明如表3所示。
表3 8E1/T1-F单板指示灯说明数字编号 | 指示灯 | 颜色 | 指示灯状态及含义 |
|---|
1 | STAT | 绿色 | 慢闪：表明系统处于正常运行状态。 快闪：表明系统处于上电加载或者复位启动状态。 |
红色 | 常亮：表明单板有影响业务且无法自动恢复的故障，需要人工干预。 |
常灭 | 红灯、绿灯均不亮，表明软件未运行或处于复位状态。 |
2 | 1个E1-F接口提供1个双色指示灯 | 绿色 | 常亮：表明链路已经连通。 常灭：表明链路无连接。 |
琥珀色 | 闪烁：表明链路上有数据收发。 常灭：表明无数据收发。 |
常灭 | 绿灯、琥珀灯均不亮，表明无连接。 |

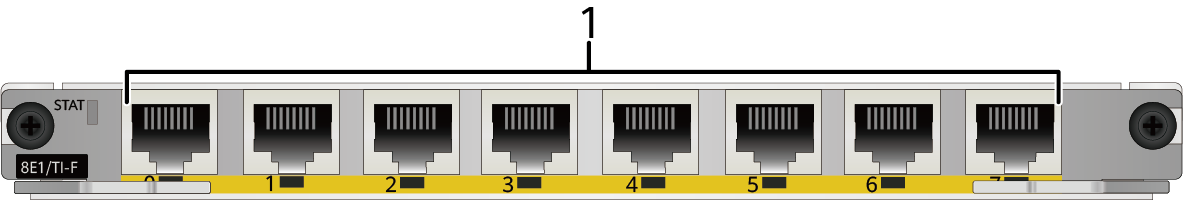

8E1/T1-F单板上的接口如图3所示。
E1-F接口（部分通道化）
E1-F接口主要用于数据和图像信号的传输，E1-F接口的接口属性如
表4所示。
表4 E1-F接口属性属性 | 描述 |
|---|
连接器类型 | RJ48 |
接口标准 | G.703，G.704 |
接口速率 | 2.048Mbit/s |
工作方式 | 部分通道化E1 |
线缆类型 | E1/T1线缆 |
