新华三（H3C）路由器板卡RT-SIC-4GSW 4端口10/100/1000BASE-T以太网二层交换电接口SIC模块

SIC-4GSW

1. 简介

SIC-4GSW是4端口1000M以太网二层交换SIC接口模块，对外提供4个普通的1000M的RJ-45连接器接口，SIC-4GSW模块适合在小型企业网内作为交换/路由综合设备，直接连接企业内部的PC及网络设备。

模块支持的功能如下：

·     当用户采用5类双绞线（交叉和直通均支持）时，可支持100米的传输距离。

·     当用户采用5类双绞线（交叉和直通均支持）时，可支持任意端口间的1000M线速转发。

·     接口可以工作在10Mbps、100Mbps和1000Mbps三种速度下，且能实现自适应。

·     接口有全双工和半双工两种工作方式，其中全双工是比较常用的工作方式。

2. 接口属性

SIC-4GSW接口属性如下表所示。有关接口二、三层切换的规格。

表1-3 SIC-4GSW接口属性

MDI（Medium Dependent Interface）是以太网的介质有关接口的缩写，一般网卡上的以太网接口多为此类型。另一种为交叉的介质有关接口，缩写为MDIX，常用于HUB或LAN Switch。

3. 接口指示灯

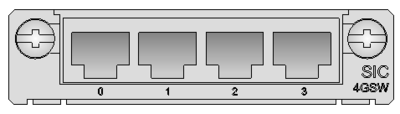

SIC-4GSW面板如下图所示：

图1-5 SIC-4GSW面板

面板上每个千兆以太网端口对应一个绿色LED指示灯，指示灯含义相同，如下表所示：

表1-4 SIC-4GSW千兆以太网端口指示灯含义
