1. 简介
SIC-4FSW/SIC-4FSWP和DSIC-9FSW/DSIC-9FSWP接口模块是4/9端口10M/100M以太网二层交换SIC模块，主要实现4/9路以太网的二层交换功能，也可以实现三层交换功能，可以在路由器上提供多达4/9个10/100Base-Tx以太网端口，适合在小型企业网内作为交换/路由综合设备，直接连接企业内部的PC及网络设备。SIC-4FSWP/DSIC-9FSWP可以通过PoE电源对PD设备远程供电。
模块支持的功能如下：
· 当用户采用5类双绞线（交叉和直通均支持）时，可支持100米的传输距离，以及任意端口间的100M线速转发。
· 接口可以工作在10Mbps、100Mbps两种速度下，且能实现自适应。
· 接口有全双工和半双工两种工作方式，其中全双工是比较常用的工作方式。
2. 接口属性
SIC-4FSW/SIC-4FSWP/DSIC-9FSW/DSIC-9FSWP接口属性如下表所示。有关接口二、三层切换的规格。
表1-1 SIC-4FSW/SIC-4FSWP/DSIC-9FSW/DSIC-9FSWP接口属性
属性 | 描述 |
SIC-4FSW SIC-4FSWP | DSIC-9FSW DSIC-9FSWP |
连接器类型 | RJ-45 |
接口类型 | MDI/MDIX |
连接器数量 | 4 | 9 |
电缆类型 | 标准（直通）以太网线/交叉以太网线均支持 |
工作方式 | 10M/100Mbps自适应 全双工/半双工 |
MDI（Medium Dependent Interface）是以太网的介质有关接口的缩写，一般网卡上的以太网接口多为此类型。另一种为交叉的介质有关接口，缩写为MDIX，常用于HUB或LAN Switch。
SIC-4FSW/SIC-4FSWP面板如下图所示：

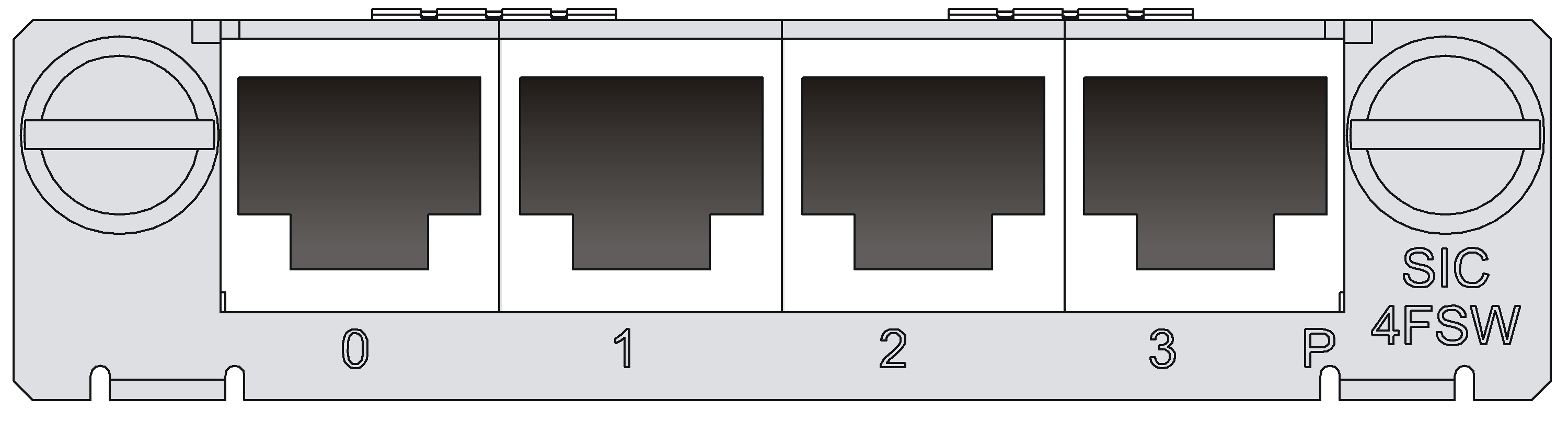

图1-1 SIC-4FSW面板

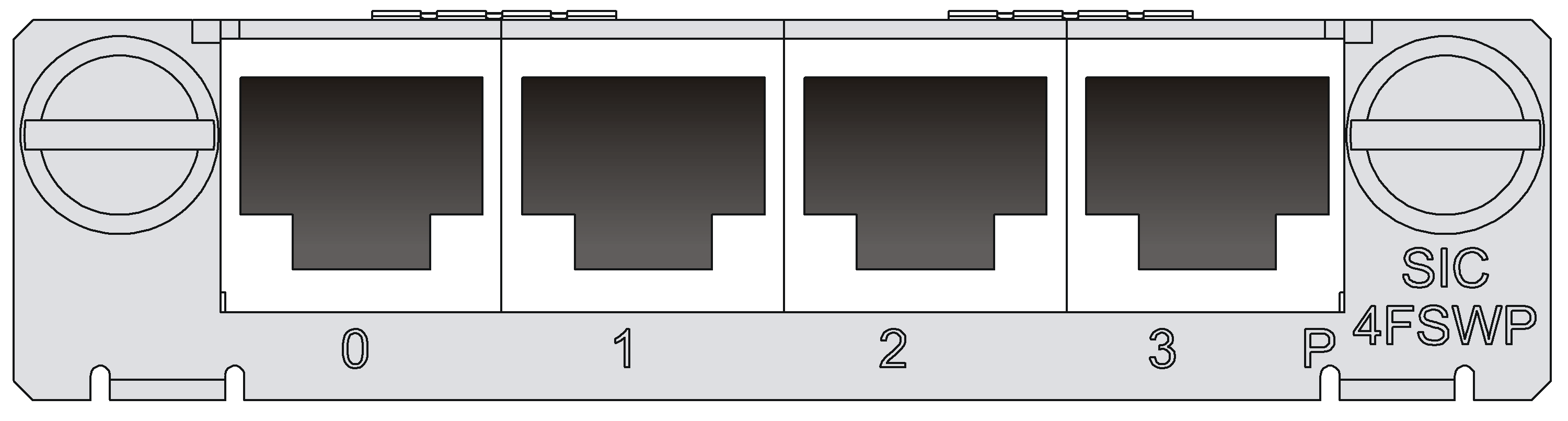

图1-2 SIC-4FSWP面板
DSIC-9FSW/DSIC-9FSWP面板如下图所示：

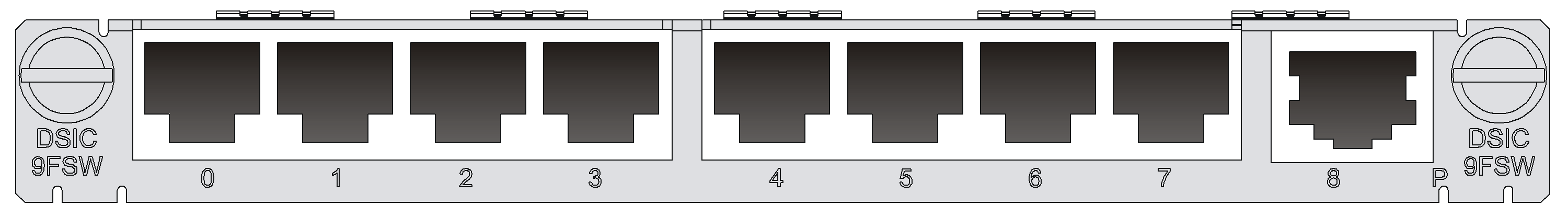

图1-3 DSIC-9FSW面板

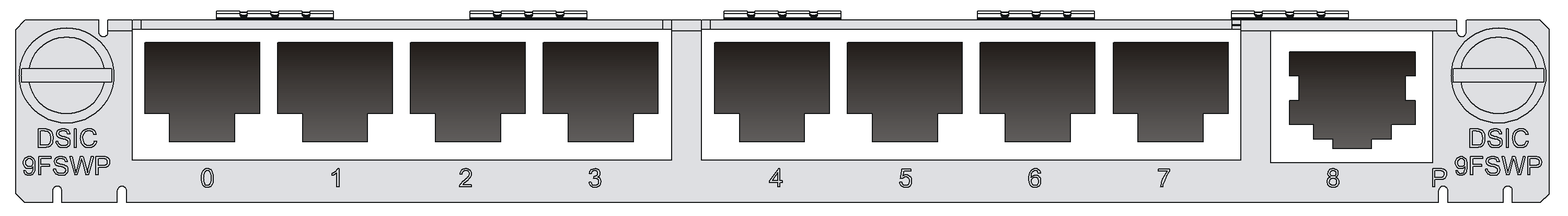

图1-4 DSIC-9FSWP面板
面板上每个端口对应一个绿色的LED指示灯，指示灯含义相同，如下表所示：
表1-2 面板指示灯含义
指示灯状态 | 含义 |
常亮 | 端口链路连通（LINK），无数据收发 |
灭 | 端口链路没有连通（没有LINK） |
闪烁 | 端口链路不仅连通（LINK），且有数据收发（ACT） |
另外，每个单板对外提供一个PoE的电源指示灯，是为相应的PoE功能的单板（SIC-4FSWP和DSIC-9FSWP）提供的。
