1. 简介
(1) HMIM-1E1/HMIM-2E1/HMIM-4E1模块
HMIM-1E1/HMIM-2E1/HMIM-4E1是1/2/4端口通道化CE1/PRI接口模块的简称。E1模块的主要功能是完成E1数据流的收发及处理，
并提供CE1接入，可以实现ISDN PRI功能，达到一板多用目的。
(2) HMIM-1E1-F/HMIM-2E1-F/HMIM-4E1-F模块
HMIM-1E1-F/HMIM-2E1-F/HMIM-4E1-F是1/2/4端口非通道化E1模块的简称，其中E1-F表示“部分（Fractional）E1”，
其与HMIM-1E1/HMIM-2E1/HMIM-4E1模块主要的区别是：
· E1-F模块支持的FE1工作方式仅能捆绑一次（即捆绑为一个通道，其速率为n×64K，n=1~31），
而CE1模块可以将31个通道任意分组，实现多次捆绑。
· E1-F模块不支持PRI方式。
2. 接口属性
HMIM-1E1/HMIM-2E1/HMIM-4E1和HMIM-1E1-F/HMIM-2E1-F/HMIM-4E1-F模块接口属性如下表所示：
表3-19 HMIM-1E1/HMIM-2E1/HMIM-4E1和HMIM-1E1-F/HMIM-2E1-F/HMIM-4E1-F模块接口属性
属性 | 描述 |
HMIM-1E1/HMIM-1E1-F | HMIM-2E1/HMIM-2E1-F | HMIM-4E1/HMIM-4E1-F |
连接器类型 | DB15 | DB15 | DB25 |
连接器数量 | 1 | 2 | 1 |
接口标准 | G.703/G.704 |
接口速率 | 2.048Mbps |
电缆类型 | E1 75欧姆非平衡同轴电缆 E1 120欧姆平衡双绞线电缆 120欧姆4E1转接电缆（HMIM-4E1/HMIM-4E1-F模块） 75欧姆4E1转接电缆（HMIM-4E1/HMIM-4E1-F模块） 同轴连接器、网口连接器、75欧姆120欧姆转换器（带BNC头） |
工作方式 | E1/CE1/ISDN PRI（仅HMIM-1E1/HMIM-2E1/HMIM-4E1模块支持） FE1（仅HMIM-1E1-F/HMIM-2E1-F/HMIM-4E1-F模块支持） |
支持服务 | 备份 终端接入服务 ISDN PRI（仅HMIM-1E1/HMIM-2E1/HMIM-4E1模块支持） |
3. 接口指示灯
HMIM-E1/HMIM-E1-F模块的面板如下图所示：

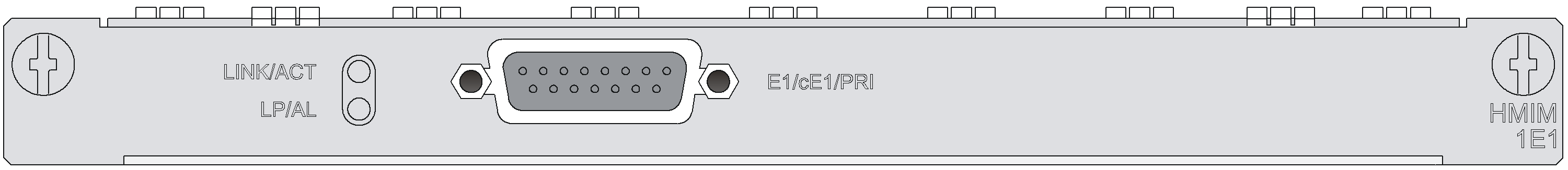

图3-17 HMIM-E1模块面板

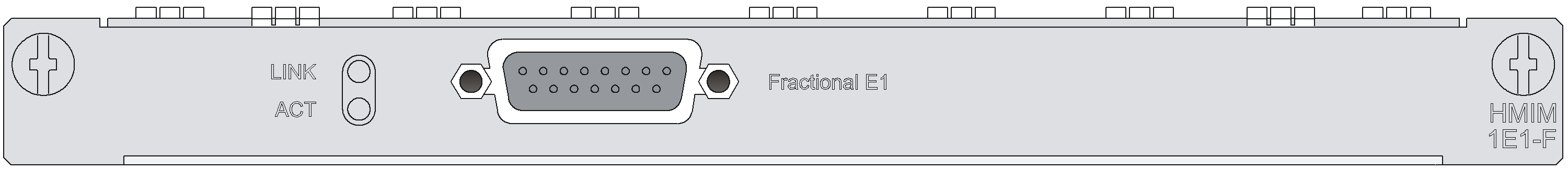

图3-18 HMIM-E1-F模块面板
HMIM-2E1和HMIM-2E1-F模块的面板如下图所示：

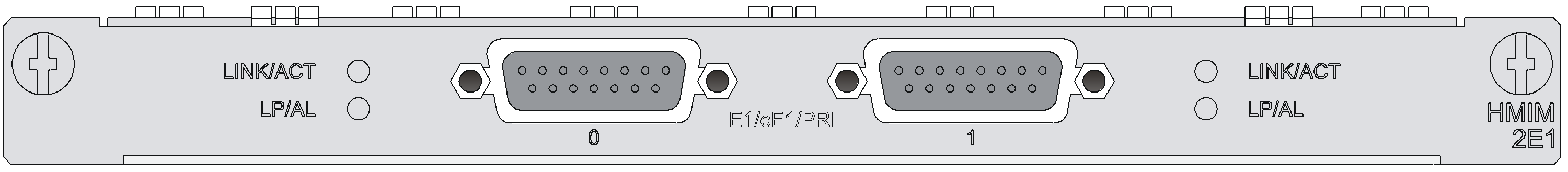

图3-19 HMIM-2E1模块面板

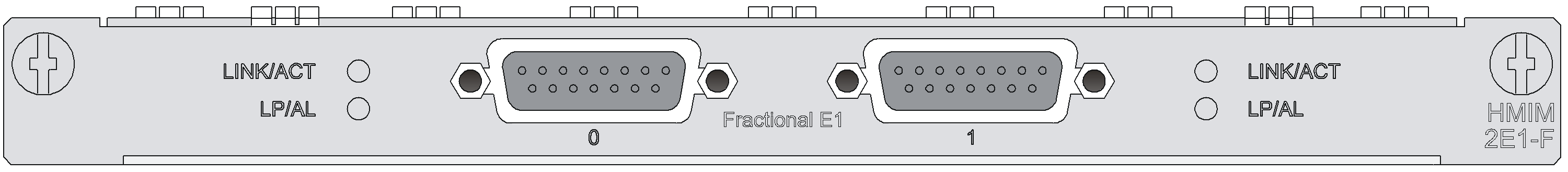

图3-20 HMIM-2E1-F模块面板
HMIM-4E1和HMIM-4E1-F模块的面板如下图所示：

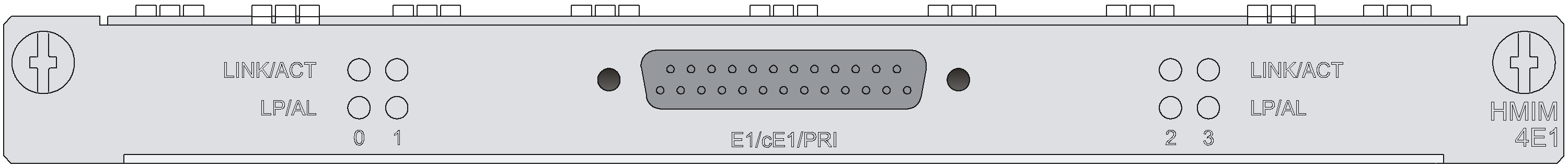

图3-21 HMIM-4E1模块面板

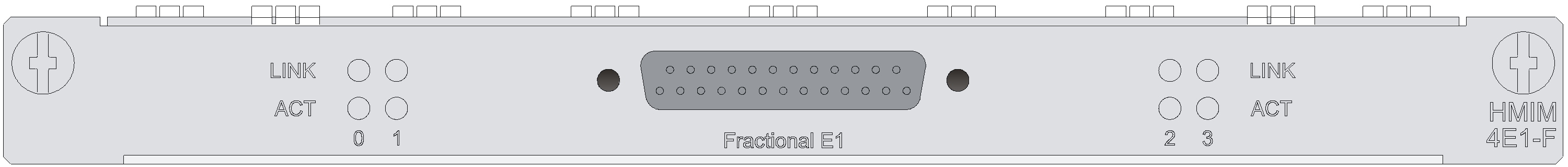

图3-22 HMIM-4E1-F模块面板
其中各指示灯的含义如下表所示：
表3-20 HMIM-1E1/HMIM-2E1/HMIM-4E1和HMIM-1E1-F/HMIM-2E1-F/HMIM-4E1-F模块指示灯含义
指示灯 | 含义 |
LINK/ACT | 灯亮表示收到载波信号，灯灭没有收到载波信号。灯闪烁表示有数据收发 |
LP/AL | 灯亮表示接口处于环回状态（loopback），灯闪烁表示本端设备接口未插线、线缆故障或者对端设备故障，灯灭表示既无环回又无告警 |
LINK | 灯亮表示收到载波信号，灯灭没有收到载波信号 |
ACTIVE | 灯灭表示没有数据收发，灯闪烁表示数据收发 |
