新华三(H3C)路由器SIC-5G模块
分享到:

新华三(H3C)路由器SIC-5G模块

类型: 光模块及板卡
品牌: 华三H3C
型号: 新华三(H3C)路由器SIC-5G模块
产品详情

1. 简介

SIC-5G模块可实现5G无线网络接入功能,支持:

·     5G NR

·     LTE-A

·     WCDMA

·     FDD-LTE

·     TDD-LTE

2. 接口属性

SIC-5G模块接口属性如下表所示:

表1-68 SIC-5G模块接口属性

属性

描述

连接器类型

SMA:用于连接天线,接入GPS或无线网络

连接器数量

SMA:4个

接口标准及工作方式

SMA:

·     GNSS:GPS/GLONASS/BeiDou/Galileo

·     频段全向天线:WCDMA/FDD-LTE/TDD-LTE /5G NR

支持服务

·     5G/4G/3G多种网络制式

·     全面覆盖5G 和 LTE-A

·     NSA 和 SA 两种模式

·     集成多星座 GNSS 接收机,满足不同环境下对快速、精准定位
的需求

3. 接口指示灯

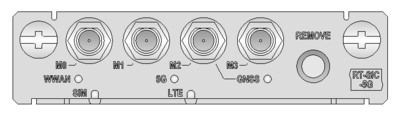

SIC-5G模块的面板如下图所示:

图1-48 SIC-5G模块面板

表1-69 SIC-5G模块指示灯含义

指示灯

状态

含义

WWAN

绿色长亮

无线广域网链路已经连通

绿色快闪

无线广域网的无线链路内有数据收发

绿色慢闪

正在搜索并搭建无线广域网网络

未连通无线广域网

5G

绿色长亮(SA模式)

5G信号强度高(RSRP大于或等于-85dBm)

绿色快闪(SA模式)

5G信号强度中(RSRP大于或等于-100dBm且小于-85dBm)

绿色慢闪(SA模式)

5G信号强度低(RSRP大于或等于-115dBm且小于-100dBm)

黄色长亮(NSA模式)

5G信号强度高(RSRP大于或等于-85dBm)

黄色快闪(NSA模式)

5G信号强度中(RSRP大于或等于-100dBm且小于-85dBm)

黄色慢闪(NSA模式)

5G信号强度低(RSRP大于或等于-115dBm且小于-100dBm)

5G无服务

LTE

绿色长亮

工作于4G模式下且信号强度高(RSSI大于或等于-70dBm)

绿色快闪

工作于4G模式下且信号强度中(RSSI大于或等于-100dBm且小于-70dBm)

绿色慢闪

工作于4G模式下且信号强度低(RSSI大于或等于-125且小于-100dBm)

黄色长亮

工作于3G模式下且信号强度高(RSSI大于或等于-70dBm)

黄色快闪

工作于3G模式下且信号强度中(RSSI大于或等于-100dBm且小于-70dBm )

黄色慢闪

工作于3G模式下且信号强度低(RSSI大于或等于-125且小于-100dBm)

3G和4G均无服务

SIM

绿色长亮

当前SIM卡1正在工作

黄色长亮

当前SIM卡2正在工作

两个卡槽均未插卡

GNSS

绿色长亮

定位服务有效

没有定位服务

REMOVE

绿灯常亮

接口模块处于正常运行状态,可热插拔

绿灯快闪

接口模块初始化阶段,不可热插拔

若其他指示灯均熄灭,则此时可以拔卡

4. 天线、接口电缆及连接方法

SIC-5G接口模块天线及接口电缆的连接方法请参见   5.12   接口类型为5G接口

5. 安装SIM卡

注意

SIM卡的缺口方向一定要与卡槽的缺口方向对应才能正确的安装SIM卡,否则会导致接口模块或SIM卡损坏。

SIC-5G接口模块拥有两个SIM卡插槽,可根据实际需要选择插入1至2张SIM卡。当插入两张SIM卡时,默认SIM卡1工作。SIM卡的具体安装方式请参见图1-49

图1-49 安装5G SIM

(1)     **步:用适配的螺丝刀旋开5G SIM卡卡槽盖板螺钉。

(2)     第二步:将5G SIM卡外保护盖按图示方式拔出。

(3)     第三步:观察设备丝印所示的缺口方向,使待插5G SIM卡的方向与丝印所示保持一致。

(4)     第四步:将5G SIM卡沿滑道插入5G SIM卡卡槽。

(5)     第五步:轻推5G SIM卡外侧边缘,插牢5G SIM卡。

(6)     第六步:沿插脚导轨插入5G SIM卡盖板,并加装盖板螺钉。

路由器启动之后执行display cellular [ interface-number ]命令,如果显示信息中包含SIM Status = OK就说明SIM卡被正确识别。
