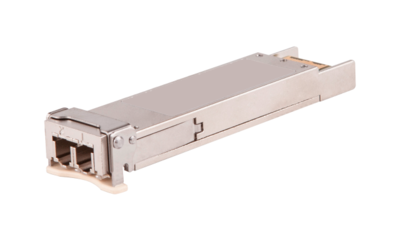

10.1.1 外观图图10-1 XFP光模块（LC接口）外观示意图
对外型号 | 中心波长 (nm) | 传输速率 (Gbps) | Fiber Mode | 光纤直径 (µm) | 模式带宽（MHz*km） | 传输距离 |
|
XFP-SX-MM850 | 850 | 9.95～10.31 | MMF | 50/125 | 2000 | 300m |
500 | 82m |
400 | 66m |
62.5/125 | 200 | 33m |
160 | 26m |
XFP-SX-MM850-D | 850 | 9.95～10.31 | MMF | 50/125 | 2000 | 300m |
500 | 82m |
400 | 66m |
62.5/125 | 200 | 33m |
160 | 26m |
XFP-LX-SM1310 | 1310 | 9.95～10.31 | SMF | 9/125 | - | 10km |
XFP-LX-SM1310-D | 1310 | 9.95～10.31 | SMF | 9/125 | - | 10km |
XFP-POS-LH10-SM1310 | 1310 | 9.95～11.3 | SMF | 9/125 | - | 10km |
XFP-LH40-SM1550（已停售） | 1550 | 9.95～10.7 | SMF | 9/125 | - | 40km |
XFP-LH40-SM1550-D | 1550 | 9.95～10.7 | SMF | 9/125 | - | 40km |
XFP-LH40-SM1550-F1 | 1550 | 9.95～10.7 | SMF | 9/125 | - | 40km |
XFP-LH80-SM1550 | 1550 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LH80-SM1550-D | 1550 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1530.33（已停售） | 1530.33 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1531.12（已停售） | 1531.12 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1531.90（已停售） | 1531.90 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1532.68（已停售） | 1532.68 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1534.25（已停售） | 1534.25 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1535.04（已停售） | 1535.04 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1535.82（已停售） | 1535.82 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1536.61（已停售） | 1536.61 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1538.19（已停售） | 1538.19 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1538.98（已停售） | 1538.98 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1539.77（已停售） | 1539.77 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1540.56（已停售） | 1540.56 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1542.14（已停售） | 1542.14 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1542.94（已停售） | 1542.94 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1543.73（已停售） | 1543.73 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1544.53（已停售） | 1544.53 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1546.12（已停售） | 1546.12 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1546.92（已停售） | 1546.92 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1547.72（已停售） | 1547.72 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1548.51（已停售） | 1548.51 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1550.12（已停售） | 1550.12 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1550.92（已停售） | 1550.92 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1551.72（已停售） | 1551.72 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1552.52（已停售） | 1552.52 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1554.13（已停售） | 1554.13 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1554.94（已停售） | 1554.94 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1555.75（已停售） | 1555.75 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1556.55（已停售） | 1556.55 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1558.17（已停售） | 1558.17 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1558.98（已停售） | 1558.98 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1559.79（已停售） | 1559.79 | 9.95～10.31 | SMF | 9/125 | - | 80km |
XFP-LX-SM1560.61（已停售） | 1560.61 | 9.95～10.31 | SMF | 9/125 | - | 80km |
表10-2 XFP光模块（LC接口）属性（2）
对外型号 | 接口指标（dBm） |
输出光功率 | 接收光功率 |
XFP-SX-MM850 | -7.3～-1.08 | -9.9～-1 |
XFP-SX-MM850-D | -7.3～-1.08 | -9.9～-1 |
XFP-LX-SM1310 | -8.2～+0.5 | -14.4～+0.5 |
XFP-LX-SM1310-D | -8.2～+0.5 | -14.4～+0.5 |
XFP-POS-LH10-SM1310 | -6～-1 | -10.3～+0.5 |
XFP-LH40-SM1550 | -1～+2 | -14～-1 |
XFP-LH40-SM1550-D | -1～+2 | -14～-1 |
XFP-LH40-SM1550-F1 | -1～+2 | -14.1～-1 |
XFP-LH80-SM1550 | 0～+4 | -24～-7 |
XFP-LH80-SM1550-D | 0～+4 | -24～-7 |
XFP-LX-SM1530.33 | -1～+3 | -24～-7 |
XFP-LX-SM1531.12 | -1～+3 | -24～-7 |
XFP-LX-SM1531.90 | -1～+3 | -24～-7 |
XFP-LX-SM1532.68 | -1～+3 | -24～-7 |
XFP-LX-SM1534.25 | -1～+3 | -24～-7 |
XFP-LX-SM1535.04 | -1～+3 | -24～-7 |
XFP-LX-SM1535.82 | -1～+3 | -24～-7 |
XFP-LX-SM1536.61 | -1～+3 | -24～-7 |
XFP-LX-SM1538.19 | -1～+3 | -24～-7 |
XFP-LX-SM1538.98 | -1～+3 | -24～-7 |
XFP-LX-SM1539.77 | -1～+3 | -24～-7 |
XFP-LX-SM1540.56 | -1～+3 | -24～-7 |
XFP-LX-SM1542.14 | -1～+3 | -24～-7 |
XFP-LX-SM1542.94 | -1～+3 | -24～-7 |
XFP-LX-SM1543.73 | -1～+3 | -24～-7 |
XFP-LX-SM1544.53 | -1～+3 | -24～-7 |
XFP-LX-SM1546.12 | -1～+3 | -24～-7 |
XFP-LX-SM1546.92 | -1～+3 | -24～-7 |
XFP-LX-SM1547.72 | -1～+3 | -24～-7 |
XFP-LX-SM1548.51 | -1～+3 | -24～-7 |
XFP-LX-SM1550.12 | -1～+3 | -24～-7 |
XFP-LX-SM1550.92 | -1～+3 | -24～-7 |
XFP-LX-SM1551.72 | -1～+3 | -24～-7 |
XFP-LX-SM1552.52 | -1～+3 | -24～-7 |
XFP-LX-SM1554.13 | -1～+3 | -24～-7 |
XFP-LX-SM1554.94 | -1～+3 | -24～-7 |
XFP-LX-SM1555.75 | -1～+3 | -24～-7 |
XFP-LX-SM1556.55 | -1～+3 | -24～-7 |
XFP-LX-SM1558.17 | -1～+3 | -24～-7 |
XFP-LX-SM1558.98 | -1～+3 | -24～-7 |
XFP-LX-SM1559.79 | -1～+3 | -24～-7 |
XFP-LX-SM1560.61 | -1～+3 | -24～-7 |
